CARA PENGGUNAAN AIRMETER^TM FLUKE TEST TOOL 975

Referensi manual instruction Fluke 975 Air Meter

PEMAKAIAN UNTUK PENGUKURAN

-          KECEPATAN UDARA

-          SUHU UDARA

-          KELEMBABAN UDARA

-          KADAR CARBON DIOKSIDA

-          KADAR CARBON MONOKSIDA

DAFTAR ISI

                                                                                                            Halaman

Judul                                                                                                               1.

Daftar Isi                                                                                                         2.

Pembahasan Pengunaan                                                                                  3.



Pembahasan Penggunaan

            Dalam hal ini penulis akan membahas dari fitur utama penggunaan yang baik, perawatan dan penyimpanan alat tersebut. Ada 2 tahap yang akan dibahas

1.      Penggunaan Sesuai fitur

2.      Perawatan dan Penyimpanan

Tahap pertama

Sebelum menggunakan, pengguna harus mengetahui tombol-tombol yang ada pada alat.

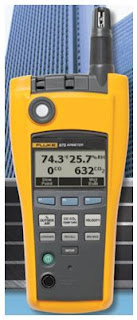

Berikut gambar 1. Nama dan letak tombol

1.      Penggunaan Sesuai Fitur

Disini penulis sedikit memberikan keterangan dalam penggunaan yang baik sesuai dengan referensi yang ada. Penulis hanya sedikit menterjemahkan ke versi Bahasa Indonesia. Yang bertujuan untuk para pengguna dilapangan.

Fitur yang ada.

a.      Velocity

Velocity atau Kecepatan. Adalah suata besaran yang menyatakan lintasan ( arah perpindahan ) tiap satuan waktu. Satuan dalam airmeter 975 fluke disebutkan mps atau fpm, dalam velocity sendiri memiliki fitur berupa flow rate atau (jumlah fluida yang mengalir yang diukur persatuan waktu). Dimana memiliki satuan m³/s atau cfm.

Berarti dalam hal ini penulisan akan menjelaskan penggunaan sbb:

1.      Velocity

Catatan : dalam pengukuran velocity pada airfluke meter harus menggunakan probe yang disediakan.

Pengukuran velocity pada airfluke sangat menentukan pembacaan keseluruhan dalam pembacaan. Standarisasi dan aktualisasi pembacaan velocity yang digunakan.

Standar velocity dan aktual velocity

Kondisi Standar untuk mengukur pada suhu 21.1 ºC (69.98 ºF) dan 101.4 kPa (29.93 in Hg).

Berikut adalah penggunaan velocity pada airfluke.

Catatan : tahapan pengukuran standar dan aktual pada velocity sama dengan memasuki menu velocity.

·         Pasang probe untuk velocity

·         Tekan Velocity untuk memasuki menu velocity. Probe akan inisialisasi.

·         Lihat layar pilih [Air Velocity]

·         Tekan F3

·         Kondisikan probe sensor dengan posisi tegak lurus terhadap aliran udara yang diukur. Catatan: titik putih pada probe harus menghadap ke aliran udara untuk pembacaan yang akurat.

·         Tekan F2[capture] untuk melihat standar pembacaan velocity. tekan F1[actual] untuk mengubah ke aktual velocity menu, atau tekan F3[back] untul kembali ke menu velocity. Catatan : dalam ‘tampilan layar display, saat tekan F2[capture] jangan membuat single point data log, itu hanya membuat data berhenti pada display saat pengukuran.

2.      Flow rate

Pada formula pengukuran air flow volume adalah multi area untuk kondisi ukuran lubang yang ajkan diukur air flow rate dengan airfluke. Pengukuran ini akan dikalkulasikan dan dimasukan oleh vaiabel data pada airfluke.

·         Pasang probe untuk velocity

·         Tekan Velocity untuk memasuki menu velocity. Probe akan inisialisasi.

·         Lihat layar pilih [volume flow rate]

·         Tekan F1

·         Pilih kondisi volume flow rate pada display yang sesuai dengan keadaan tempat pengukuran air flow rate. F1[Rectangele Duct]/ducting berbentuk kotak. F2[round duct]/ducting berbentuk bulat. F3[other] masukan area pada kondisi volumenya. Pilihlah satuan ukurannya bisa inchi/cm.

·         Masukan ukuran volume ducting pada menu yang dipilih dari F1[Rectangele Duct], F2[round duct], F3[other]

·         Kondisikan probe sensor dengan posisi tegak lurus terhadap aliran udara yang diukur.

·         Tekan F1[capture] untuk melihat standar pembacaan velocity flow rate. Catatan: pembacaan hanya sampai pada counter 99.

·         Saat semua sampling data telah di capture, tekan F3[calculate flow] untuk mengkalkulasi flow rate yang ditampilkan ke display.

·         Tekan F2[actual] untuk melihat aktual volume velocity flow rate.

·         Tekan F3[back] untuk kembali ke flow rate sample.

·         Tekan F1[done] untuk kembali ke menu velocity.

b.      Temperature

c.       Humanity

d.      CO₂

e.       CO

Pada pembacaan fitur Temperature, Humanity, CO₂, CO akan dijelaskan dibawah ini.

Pengukuran yang lengkap dalam airfluke ini yang sudah siap penggunaan dalam Temperature, Humanity, CO₂, CO.  Dimana menampilkan ke display pengukuran hanya tekan .

Setelah menekan tombol

display akan menunjukan Temperature, Humanity, CO₂, CO.

Dalam hal ini akan muncul pada display Dew Point atau Wet Bulb sebagai menu pilihan dalam pengukuran Temperature, Humanity, CO₂, CO.

Dew Point adalah suhu titik embun udara untuk mengukur dan mencatat parameter yang ada pada Temperature, Humanity, CO₂, CO.

Wet Bulb adalah pengukuran suhu yang ditampilkan pada bola basah, guna menghilangkan radiasi panas.

Dalam hal ini akan dijelaskan penggunaan sebagai berikut:

·         Dew point/titik embun adalah suhu di mana kondensasi awal. untuk melihat titik embun dari menu utama, tekan F1[dew point]. Yang akan ditampilkan pada kanan display airfluke.

·         Wet Bulb/tempertatur bola basah adalah rendahnya temperatur pada penguapan air yang bisa tercapai. Untuk melihatnya tekan F3[wet bulb]/(F1 [wet bulb] jika pengukuran mmenampilkan dew point temperature). Yang akan ditampilkan pada kanan display airfluke.

dalam hal ini hanya sekilas saja yang bisa aku jelaskan. untuk lebih lanjut bisa download manualnya sendiri.

terimakasih sudah membaca.
